#1 Team J.E.G.C.

Team J.E.G.C.

    On n'a pas de 6 !

  • Membre
  • 157 messages
  • LocalisationPoitiers

Posté mercredi 03 décembre 2014 à 19:37

Bonjour,



Suite aux soucis avec l'ancien forum, je relance la présentation de la préparation de ma 205 F2000.



Lors de son achat en version groupe N :




Et voici la caisse en version F2000 :




Mais avant il y a eu tout le travail de préparation de la caisse :

Le déblaxonnage.

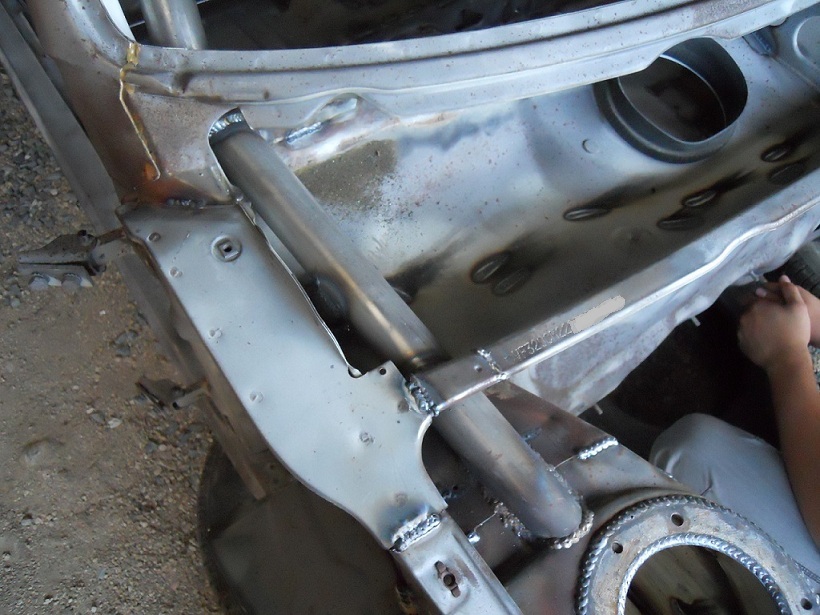

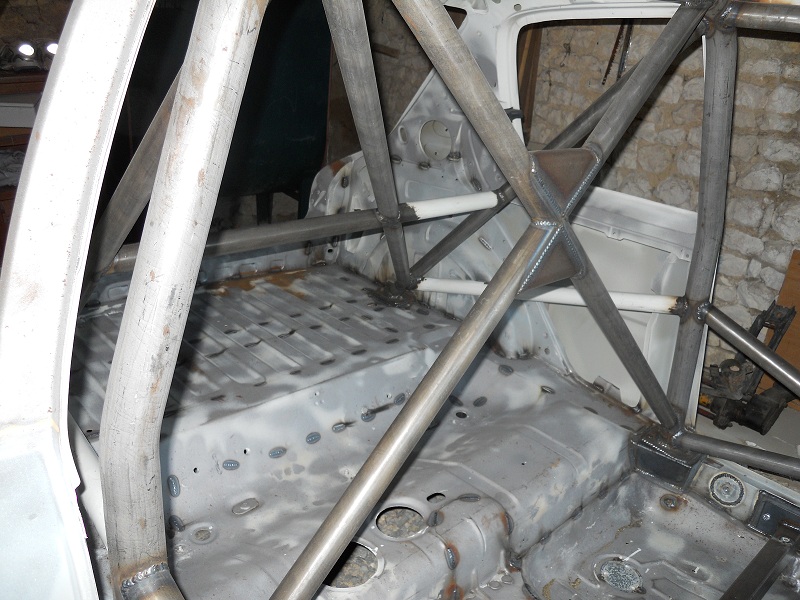

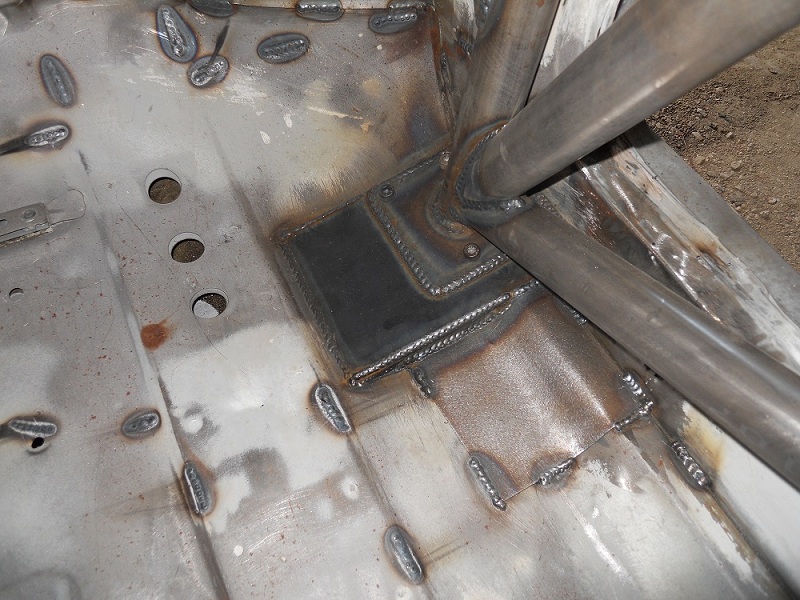

Après un sablage de la caisse, elle a passé une petite semaine chez le docteur Eric Boreau (Pour les connaisseurs) :










Ensuite la peinture :

2013-11-08 16.09.53.jpg

2013-11-08 16.10.07.jpg

2013-11-08 16.10.32.jpg








La caisse dans sa robe toute blanche :









Et voilà pour ce soir, je continuerai demain le reportage photo.

Aller une petite dernière pour faire patienté :

2014-02-13 19.14.49.jpg




  • Sylvain aime ceci

#2 loudi13

loudi13

    Pippeur de dés

  • Membre
  • 449 messages

Posté mercredi 03 décembre 2014 à 19:47

J'adore tjs autant ces montages détaillés



#3 barrach"

barrach"

    Pilote Peugeot Dakar

  • Membre
  • 4 539 messages
  • LocalisationEtat Fédéral de Savoie

Posté mercredi 03 décembre 2014 à 20:17

du bon boulot la :bien:


  • 500biposto aime ceci

#4 Le Mexicain rapide

Le Mexicain rapide

    Fat and Furious

  • Membre
  • 2 269 messages
  • LocalisationChez Jawad

Posté mercredi 03 décembre 2014 à 20:21

du bon boulot la :bien:



#5 Max43Block

Max43Block

    Lucky

  • Membre
  • 832 messages

Posté jeudi 04 décembre 2014 à 00:00

Superbe la peinture ! Beau boulot :bravo:



#6 damien

damien

    Nonantième

  • Membre
  • 92 messages

Posté jeudi 04 décembre 2014 à 07:59

Les soudures ! Magnifique du bel ouvrage !
  • 500biposto aime ceci

#7 damien

damien

    Nonantième

  • Membre
  • 92 messages

Posté jeudi 04 décembre 2014 à 08:01

Les soudures ! Magnifique du bel ouvrage !

#8 francoisc05

francoisc05

    Nonantième

  • Membre
  • 105 messages

Posté jeudi 04 décembre 2014 à 12:05

Ca c'est de l'arceau!

#9 v6-forever

v6-forever

    " Ouhla lui "

  • Membre
  • 2 381 messages
  • LocalisationGironde

Posté jeudi 04 décembre 2014 à 14:31

Parfait d'avoir recréer le sujet !! Chapeau pour l'arceau et les soudures très propre et efficace.  :oui:



J'aurais une question à te poser sur ton ancienne 205 Groupe N. J'aimerais avoir ton ressenti de cette N1 !  :)



#10 Team J.E.G.C.

Team J.E.G.C.

    On n'a pas de 6 !

  • Membre
  • 157 messages
  • LocalisationPoitiers

Posté jeudi 04 décembre 2014 à 19:05

Merci les gars pour vos commentaires ça fait plaisir. :bien:



Parfait d'avoir recréer le sujet !! Chapeau pour l'arceau et les soudures très propre et efficace.  :oui:



J'aurais une question à te poser sur ton ancienne 205 Groupe N. J'aimerais avoir ton ressenti de cette N1 !  :)

Chapeau surtout à Eric BOREAU pour tout le travail d'installation et de soudure de l'arceau, car c'est de l'art :rolleyes: . Vraiment dommage qu'il est cessé son activité :/ .



En faite, je vais t'avoué que lorsque je l'avais acheté, j'avais à pêne rouler avec (quelques essais) et j'ai directement attaqué la préparation pour le passage en F2000.



#11 v6-forever

v6-forever

    " Ouhla lui "

  • Membre
  • 2 381 messages
  • LocalisationGironde

Posté jeudi 04 décembre 2014 à 19:35

Oui, comme tu dis dommage car au vu de la qualité de son travail, il en aurait eu à la masse des clients.



Ah d'accord  :)



#12 Team J.E.G.C.

Team J.E.G.C.

    On n'a pas de 6 !

  • Membre
  • 157 messages
  • LocalisationPoitiers

Posté jeudi 04 décembre 2014 à 20:30

Oui, comme tu dis dommage car au vu de la qualité de son travail, il en aurait eu à la masse des clients.



Ah d'accord  :)

Ma caisse a été la toute dernière qu'il a faite avant de fermé quelques jours après. Mais comme il fait un peu partis de la famille du côté de mon père ;) , je suis toujours le bienvenue :D .


Modifié par Team J.E.G.C., jeudi 04 décembre 2014 à 20:31.


#13 Team J.E.G.C.

Team J.E.G.C.

    On n'a pas de 6 !

  • Membre
  • 157 messages
  • LocalisationPoitiers

Posté jeudi 04 décembre 2014 à 21:41

On continue le reportage :



En attendant que la peinture soit faite, j'avais continué sur autre chose.



Réfection du train ar de 309 GTI.

Ponçage à blanc et montage de graisseurs

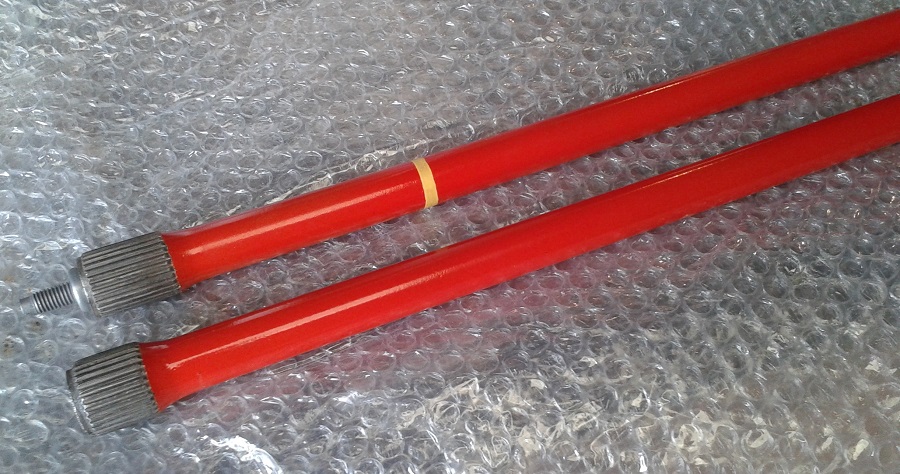

Passage à la peinture de la poutre, des bras et des barres de torsion







Montage cale en alu




Et une fois tout remonter

Train Ar F2000 (2).jpg



Réfection de la crémaillère.

Avant




Et après





Kit gros arrière




Et étriers Brembo pour l'avant




Mon préféré, on n'est très bon copain

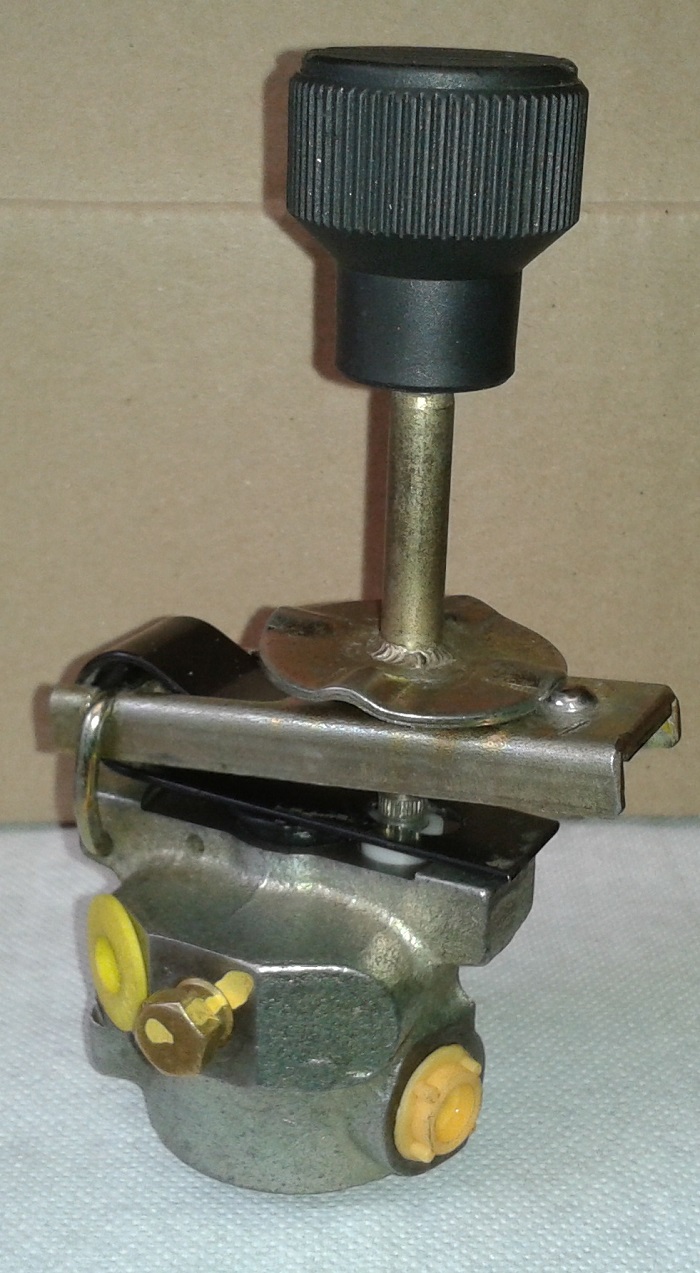

Réfection du répartiteur PTS Gr. A

Répartiteur PTS(2).jpg Répartiteur PTS.jpg



Maitre cylindre 25.4mm Peugeot Sport de 206 RCC, pour alimenter les étriers Brembo et de Visa

Maitre Cylindre PS.jpg



Ce sera tout pour ce soir et la suite demain soir.

Aller encore une petite dernière avant de ce coucher :



  • Rallye13 aime ceci

#14 mo25

mo25

    Pilote Peugeot Dakar

  • Membre
  • 6 029 messages
  • Localisation25

Posté dimanche 07 décembre 2014 à 11:01

Beau boulot   :bien:



#15 mika.b

mika.b

    Elena fan

  • Membre
  • 58 messages
  • Localisationpoitou charente

Posté dimanche 07 décembre 2014 à 14:56

c'est clair super travail d'eric boreau sur l'arceau,comme dab du super boulot :sordo2: bon courage pour la suite :)



#16 Bobzilla

Bobzilla

    Pippeur de dés

  • Membre
  • 440 messages

Posté dimanche 07 décembre 2014 à 18:21

Joli boulot, tout démonter et tout repeindre est un travail fastidieux mais le résultat est magnifique. Vivement la suite.



#17 Team J.E.G.C.

Team J.E.G.C.

    On n'a pas de 6 !

  • Membre
  • 157 messages
  • LocalisationPoitiers

Posté dimanche 07 décembre 2014 à 20:05

Merci beaucoup pour vos com'.





Joli boulot, tout démonter et tout repeindre est un travail fastidieux mais le résultat est magnifique. Vivement la suite.

C'est sûr, tout repeindre s'est magnifique mais chaque éléments sont démonté, contrôlé et les pièces d'usure sont remplacé. Comme par exemple le train arr. les roulements de bras, les axes sont neuf comme une partie de la visserie.



#18 Team J.E.G.C.

Team J.E.G.C.

    On n'a pas de 6 !

  • Membre
  • 157 messages
  • LocalisationPoitiers

Posté jeudi 11 décembre 2014 à 19:42

Bon aller la suite, car j'ai un peu de retard.
On continue l'inventaire des diverses pièces:

Description du dash-board pilote celui de gauche :

- Indication de rapport engagée pour boite en H ou séquentielle :rolleyes:
- Shift light programmable
- température d'eau
- Voyant pression d'huile
- Acquisition des données
- 2 modes d'écran course/liaison



Et description du dash copilote celui de droite :

- Jauge à carburant

- Tension de batterie

- Température interne

- Chronomètre avec interrupteur déporté pour le déclenchement.



Circuit essence tout en avia.

Circuit Avia.jpg



Pompe de D.A. avec durite H.P. en avia.

Pompe DA.jpg



Pare-chocs av. et ar polyester MC Racing

PC Av et Ar MC.jpg



Casquette de compteur carbone et boite de dégazage carbone MC Racing

Casquette et récupérateur MC (1).jpg



Tôle anti-déjaugeage et l'embout pour le dégazage du bas moteur qui ce monte à la place de la sonde électrique de niveau d'huile et tout ça provient de la C2 R2 MAX.




Batterie sèche Odyssey

2014-01-31 18.55.11.jpg



Kit embrayage renforcée, disque 3 patins Métal fritté amorti et silent bloc Powerflex pour barre stab. en 22

BPS3 - Copie.jpg


  • Jimmy85 et 500biposto aiment ceci

#19 barrach"

barrach"

    Pilote Peugeot Dakar

  • Membre
  • 4 539 messages
  • LocalisationEtat Fédéral de Savoie

Posté jeudi 11 décembre 2014 à 19:45

belles pièces ;)



#20 max-racing-motorsport

max-racing-motorsport

    Inspecteur Columbo

  • Membre
  • 413 messages

Posté samedi 20 décembre 2014 à 17:33

Au top le montage !!! Bravo :)
